Область применения : Тарельчатые дюбели предназначены для крепления теплоизоляционных строительных материалов и изделий толщиной до 250 мм к внутренним и наружным поверхностям ограждающих конструкций зданий и сооружений различного назначения, в том числе в конструкциях фасадных систем, пригодность которых подтверждена в установленном порядке техническим свидетельством, предусматривающим возможность использования дюбелей.

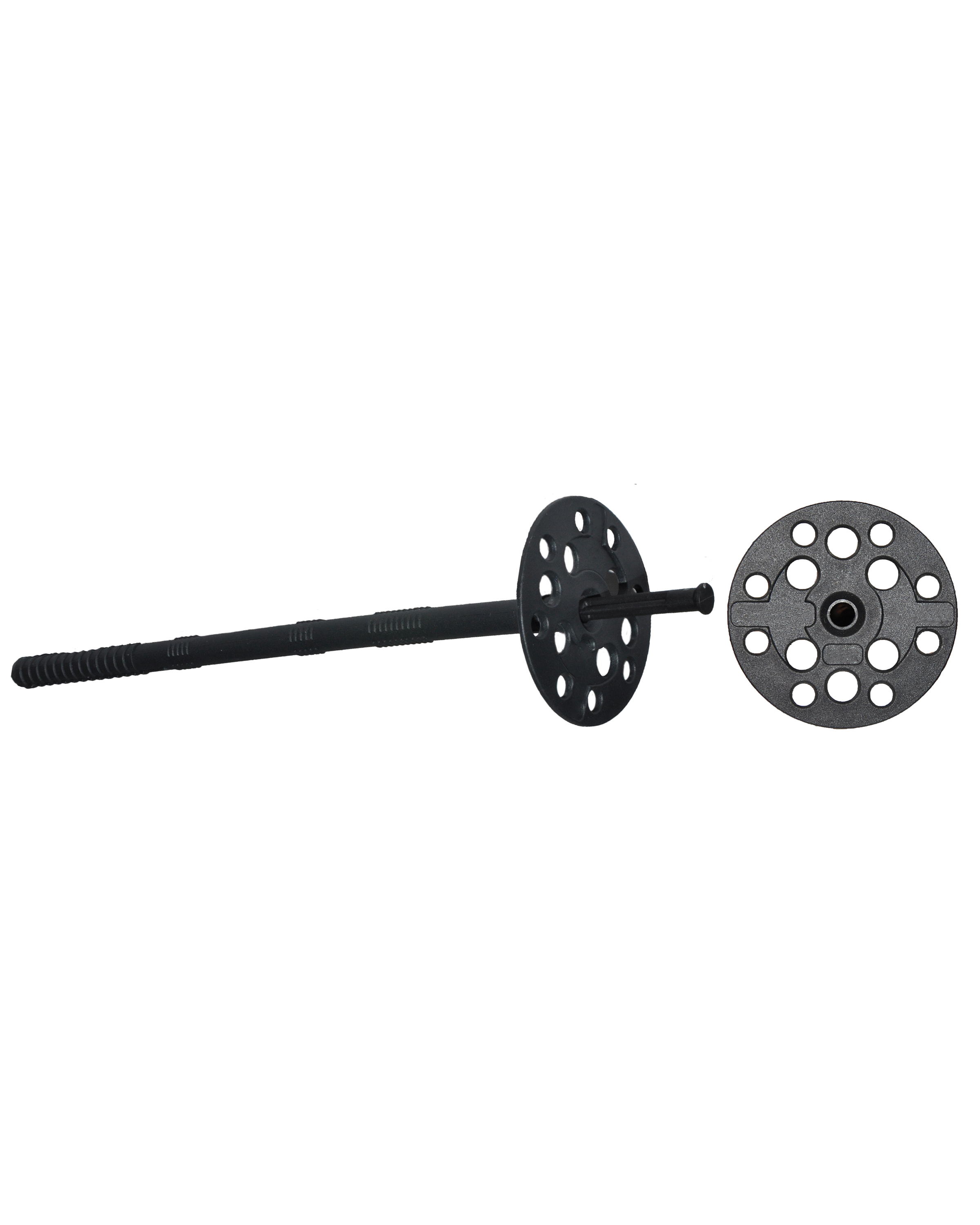

Дюбеля для теплоизоляции с пластиковым стержнем ИЗО
Описание: Тарельчатые дюбели «INTERFIX» типа ИЗО, ИЗМ и ИЗТ состоят из держателя в форме тарельчатого элемента соединённая с гильзой, имеющую рядовую и распорную зоны, соединенную с держателем, состоящие из ударостойкого блок-сополимера полипропилена (РР) и забивного распорного элемента: из ударостойкого блок-сополимера полипропилена (РР) (ИЗО); из углеродистой оцинкованной стали (ИЗМ); из углеродистой оцинкованной стали с термоголовой из ударостойкого полиамида (ИЗТ).
Наше преимущество - профессиональные дюбели для теплоизоляции.
Показано с 1 по 10 из 10 (всего 1 страниц)
|
технические характеристики |
|||||
|
Тип тарельчатого дюбеля |
Максимальная толщина закрепляемого слоя hmax (мм) |
Диаметр сверления (мм) |
Мах. зачение осевой (вытягивающей) нагрузки (кН) |
Количество в упаковке, (шт.) |
|
|
Бетон (прочность не менее 25 Н/мм2) |
Ячеистые блоки |
||||
|
Тарельчатые дюбели Interfix типа ИЗО (распорный элемент-ударопрочный блок-сополимера полипропилена) |
|||||
|
ИЗО 10/80 |
30 |
10 |
1,00 |
0,80 |
1000 |
|
ИЗО 10/90 |
40 |
10 |
1,00 |
0,80 |
1000 |
|
ИЗО 10/100 |
50 |
10 |
1,00 |
0,80 |
800 |
|
ИЗО 10/110 |
60 |
10 |
1,00 |
0,80 |
700 |
|
ИЗО 10/120 |
70 |
10 |
1,00 |
0,80 |
700 |
|
ИЗО 10/140 |
100 |
10 |
1,00 |
0,80 |
600 |
|
ИЗО 10/160 |
120 |
10 |
1,00 |
0,80 |
500 |
|
ИЗО 10/180 |
130 |
10 |
1,00 |
0,80 |
500 |
|
ИЗО 10/200 |
150 |
10 |
1,00 |
0,80 |
500 |
|
ИЗО 10/220 |
170 |
10 |
1,00 |
0,80 |
400 |
|
Тарельчатые дюбели Interfix типа ИЗМ (распорный элемент-углеродистая оцинкованная сталь) |
|||||
|
ИЗМ 10/90 |
40 |
10 |
1,20 |
0,90 |
1000 |
|
ИЗМ 10/120 |
70 |
10 |
1,20 |
0,90 |
700 |
|
ИЗМ 10/140 |
100 |
10 |
1,20 |
0,90 |
600 |
|
ИЗМ 10/160 |
120 |
10 |
1,20 |
0,90 |
500 |
|
ИЗМ 10/180 |
130 |
10 |
1,20 |
0,90 |
500 |
|
ИЗМ 10/200 |
150 |
10 |
1,20 |
0,90 |
500 |
|
ИЗМ 10/220 |
170 |
10 |
1,20 |
0,90 |
400 |
|
ИЗМ 10/260 |
210 |
10 |
1,20 |
0,90 |
400 |
|
ИЗМ 10/300 |
250 |
10 |
1,20 |
0,90 |
400 |
|
Тарельчатые дюбели Interfix типа ИЗТ ( распорный элемент состоит из углеродистой оцинкованной стали с термоголовой из ударостойкого полиамида) |
|||||
|
ИЗМ 10/80 |
50 |
10 |
1,2 |
0,9 |
1000 |
|
ИЗМ 10/100 |
60 |
10 |
1,2 |
0,9 |
1000 |
|
ИЗМ 10/110 |
60 |
10 |
1,2 |
0,9 |
1000 |
|
ИЗМ 10/120 |
70 |
10 |
1,2 |
0,9 |
700 |
|
ИЗМ 10/140 |
100 |
10 |
1,2 |
0,9 |
600 |
|
ИЗМ 10/160 |
120 |
10 |
1,2 |
0,9 |
500 |
|
ИЗМ 10/180 |
130 |
10 |
1,2 |
0,9 |
500 |
|
ИЗМ 10/200 |
150 |
10 |
1,2 |
0,9 |
500 |
|
ИЗМ 10/220 |
170 |
10 |
1,2 |
0,9 |
400 |
|
ИЗМ 10/260 |
200 |
10 |
1,2 |
0,9 |
400 |
|
ИЗМ 10/300 |
240 |
10 |
1,2 |
0,9 |
400 |
|
Установочные параметры при монтаже тарельчатых дюбелей «Interfix» |
|||||
|
Тип тарельчатого дюбеля |
Минимальная глубина анкеровки в материалах основания, hnm (мм) |
Минимальная глубина отверстия в материалах основания, hot (мм) |
Способ установки тарельчатого дюбеля |
||
|
Полнотелое основание |
Пустотелое основание |
Полнотелое основание |
Пустотелое основание |
||
|
ИЗО |
50 |
80 |
55 |
85 |
забивной |
|
ИЗМ |
50 |
80 |
55 |
85 |
забивной |
|
ИЗТ |
50 |
80 |
55 |
85 |
забивной |
