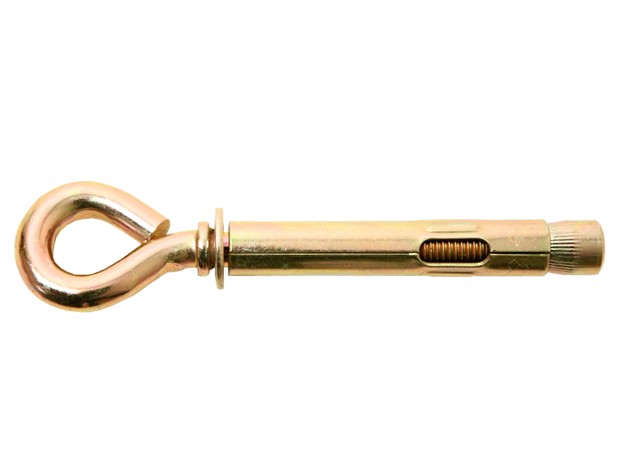

Анкерный болт с кольцом


Материал: оцинкованная сталь.

Сфера применения: анкеры с кольцом используются для крепления подвесных конструкций к вертикальным и горизонтальным поверхностям при помощи таких гибких элементов, как цепи, тросы и канаты. Чаще всего такие анкеры применяются при выполнении такелажных работ различного уровня сложности.

Конструктивные особенности:

  • втулка анкера разжимается в процессе закручивания резьбового элемента;
  • кольцо позволяет крепить тросы и элементы инженерных коммуникаций;
  • распорная гайка анкерного болта имеет цилиндрическую форму.

Фиксация производится при помощи специальной гайки.

Материал основания: бетон, кирпич и пр.

Ключевые преимущества:

  • прочность и надежность конструкции анкера;
  • максимальная простота монтажных работ;
  • возможность установки в любых плоскостях.

Этапы монтажных работ:

  • в строительной конструкции сверлится отверстие на глубину, равную длине анкерного крепежа;
  • отверстие тщательно очищается от мелкой пыли и кусочков строительного материала;
  • анкер забивается в отверстие при помощи строительного молотка;
  • для зажима конструкции необходимо провернуть гайку, расположенную на его резьбовой части анкера.



Показано с 1 по 20 из 29 (всего 2 страниц)

Описание: Изготовлен из стали, цинковое покрытие
 с белым или с желтым пассивированием.

Область применения: Используется для крепления
 различных тяжеловесных конструкций в плотных
 строительных материалах.



технические характеристики


Обозначение D1, Диаметр отверстия под анкер (мм) L, номинальная длинна анкера (мм) Минимальное усилие на вырыв, (Бетон В 20) Количество в упаковке, (шт.) Вес 1000 шт./кг.
HA 8х40 8 40 1,2 100 23,5
HA 8х45 8 45 1,2 100 25
HA 8х60 8 60 1,2 60 35
HA 10х50 10 50 1,7 100 50
HA 10х60 10 60 1,7 30 52,83
HA 10х70 10 70 1,7 50 56
HA 10x80 10 80 1,7 40 60
HA 10х100 10 100 1,7 50 72
HA 10х120 10 120 1,7 30 80
HA 10х130 10 130 1,7 30 93
HA 12х70 12 70 2,5 20 95,7
HA 12х100 12 100 2,5 50 112
HA 12х130 12 130 2,5 30 115
HA 12х140 12 140 2,5 15 117
HA 14х70 14 70 3,0 20 103,6
HA 14х100 14 100 3,0 25 121,5
HA 14х195 14 195 3,0 20 195
HA 16х60 16 60 3,7 20 150
HA 16х80 16 80 3,7 20 175
HA 16х100/110 16 1 3,7 15 116
HA 16х130 16 130 3,7 15 151
HA 16х150 16 150 3,7 10 171
HA 16x180 16 180 3,7 10 209
HA 16x200 16 200 3,7 10 232
HA 16х380 16 380 0,0 10 439
HA 20х75 20 75 5,1 20 73
HA 20x90 20 90 5,1 10 140
HA 20x150 20 150 5,1 10 210
HA 20x200 20 200 5,1 10 300
